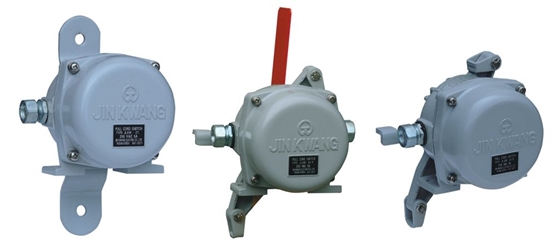

*JLAW-21*JLAW-31P*JLAW-31
PULL CORD SWITCH는 CONVEYOR BELT에 사고가 발생시 긴급정지를 수행하는 스위치입니다. CONVEYOR에 근접 설치되어 있어 임의의 위치에서 PULL CORD SWITCH를 작동시키기 용이하게 되어 있습니다.
| Reset system |
|
|---|---|
| Required force of pull cord | 49±9.8N(5±1kgf) |
*JLAP-20
벨트 사행 검출 스위치는 CONVEYOR BELT의 쏠림이나 사행을 검출하여 경보신호와 비상정지 신호를 발신하는 보호스위치입니다. 벨트 양단의 손상 방지와 벨트 쏠림으로 인한 낙광을 방지하는데 사용됩니다. 벨트 사행 검출 스위치는 CONVEYOR벨트의 안전운전에 필수장비로써 제철, CEMENT, 화학, 화력 발전소 등에 다수사용되고 있습니다.
| Reset system | Self-reset |
|---|---|
| Contacts |
|
*JLSFB-021N
기계축의 회전속도를 무접촉으로 검출하는 근접 SENSOR를 사용하여 속도가 과 부하, SLIP, 정비불량 등의 이유로 이상 저하 또는 정지될 때 보호신호를 통하여 출력 RELAY가 동작합니다.
| Power supply | AC 110/220V, 50/60HZ |
|---|---|
| Range of actuation speed | 2~999rpm |
*JCS-20
BELT CONVEYOR와 중계 CHUTE 또는 TRIPPER CHUTE가 운송물에 의해 막혔을 경우 경보신호를 발생시켜 CONVEYOR를 긴급정지시켜 주는 SWITCH입니다. TILT SWITCH는 중계 CHUTE의 상단에 설치하여 운송물이 CHUTE에 막힐시 쌓인 광석에 의해 검출봉이 기울어지면서 SWITCH가 동작하는 구조로 되어 있습니다.
| Detection method | Tilting angle, detection |
|---|---|
| Detection angle | Above 17 degrees vertical |

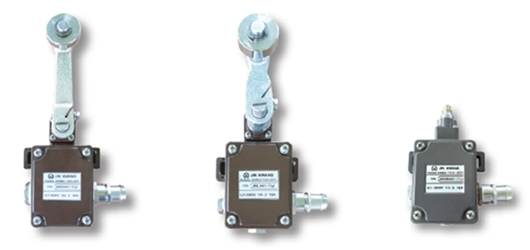

*JMD441-11YT*JML441-11YT*JM2S441-11YT
철강의 전로, COKES로, 압연설비등의 고온장소, CEMENT 증기양생설비의 고온, 다습 장소 등에 최적인 HEAVY DUTY형이며 LEVER 각도의 조정이 가능합니다.
| Contact capacity | 16A, 500V, 1 NO & 1 NC |
|---|---|
| Allowable temperature | -10℃ ~ 200℃ |
*JLPP-22
CHUTE SWITCH는 중계 CHUTE의 측벽에 사각 HOLE을 가공후 취부합니다. 운송물이 CHUTE에 막혀서 광석이 쌓이게 되면 검출판이 움직여 SWITCH를 동작시키는 구조로 되어 있습니다.
| Detection method | Side pressure |
|---|---|
| Detection sensitivity | 14.7~24.5N (1.5kgf~2.5kgf)(At swing plate tip) |
